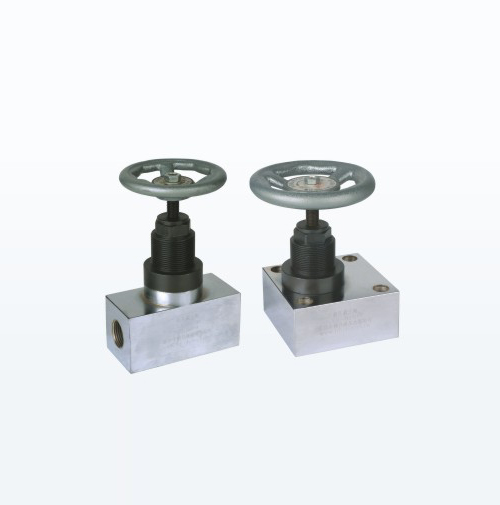

高壓截止閥YJF(JZF)型
【所屬分類】:液壓高壓截止閥
【產品型號】:
【市場價格】:面議/電詢
【生產廠家】:寧波朝日液壓有限公司
【訪問人次】:次
產品詳情

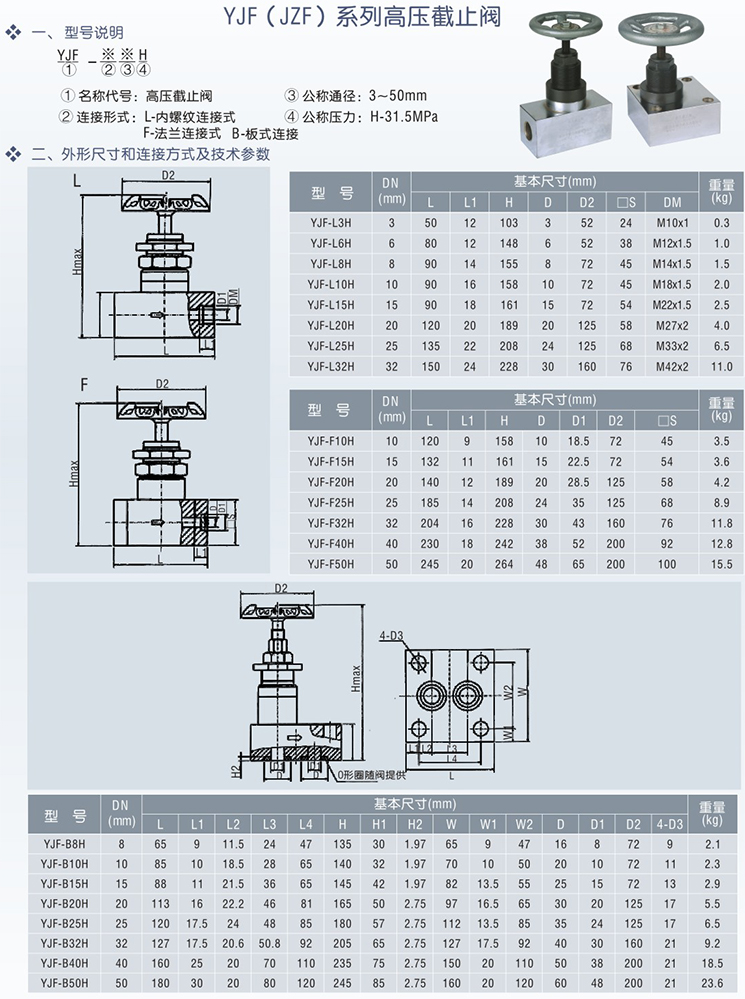

型號說明
YJF _ ※ ※ H
?、? ② ③ ④
?、倜Q(chēng)代號：高壓截止閥
②連接形式：L—內螺紋連接式 F—法蘭連接式 B—板式連接
?、酃Q(chēng)通徑：3～50mm
④公稱壓力：H—31.5Mpa
| 型號 | DN /mm | 基本尺寸 | 重量 /Kg | ||||||||||||||
| L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | W1 | W2 | D | D1 | D2 | 4-D3 | |||
| YJF-B8H | 8 | 65 | 9 | 11.5 | 24 | 47 | 135 | 30 | 1.97 | 65 | 9 | 47 | 16 | 8 | 72 | 9 | 2.1 |
| YJF-B10H | 10 | 85 | 10 | 18.5 | 28 | 65 | 140 | 32 | 1.97 | 70 | 10 | 50 | 20 | 10 | 72 | 11 | 2.3 |
| YJF-B15H | 15 | 88 | 11 | 21.5 | 36 | 65 | 145 | 42 | 1.97 | 82 | 13.5 | 55 | 25 | 15 | 72 | 13 | 2.9 |
| YJF-B20H | 20 | 113 | 16 | 22.2 | 46 | 81 | 165 | 50 | 2.75 | 97 | 16.5 | 65 | 30 | 20 | 125 | 17 | 5.5 |
| YJF-B25H | 25 | 120 | 17.5 | 24 | 48 | 85 | 180 | 57 | 2.75 | 112 | 13.5 | 85 | 35 | 24 | 125 | 17 | 6.5 |
| YJF-B32H | 32 | 127 | 17.5 | 20.6 | 50.8 | 92 | 205 | 65 | 2.75 | 127 | 17.5 | 92 | 40 | 30 | 16 | 21 | 9.2 |
| YJF-B40H | 40 | 160 | 25 | 20 | 70 | 110 | 235 | 75 | 2.75 | 150 | 20 | 110 | 50 | 38 | 200 | 21 | 18.5 |
| YJF-B50H | 50 | 180 | 30 | 20 | 80 | 120 | 245 | 85 | 2.75 | 160 | 20 | 120 | 60 | 48 | 200 | 21 | 23.6 |
